高铁三墙模板全面介绍，铁路工程人必看！

    高铁里常说的三墙，指桥梁桥面系的 A竖墙、B竖墙、防护墙（挡砟墙）；高铁三墙模板就是专门用来现浇这三道墙体的定型钢模板，是高铁箱梁桥面附属施工的专用工装。

    注意：“一跨梁”一般指32.6m标准箱梁，一跨上面配套双侧A墙、B墙、防护墙。

    一、基本结构与材质
    整套模板分为三大单元：
    • ✅ A墙模板（外侧竖墙）：一般2m/节，成型后用来安放外侧电缆槽；
    • ✅ B墙模板（内侧竖墙）：同样多为2m/节，和A墙之间形成内侧电缆槽；
    • ✅ 防护墙（挡砟墙）模板：多为4m/节，在靠近轨道一侧，起防撞、挡砟、安全隔离作用。

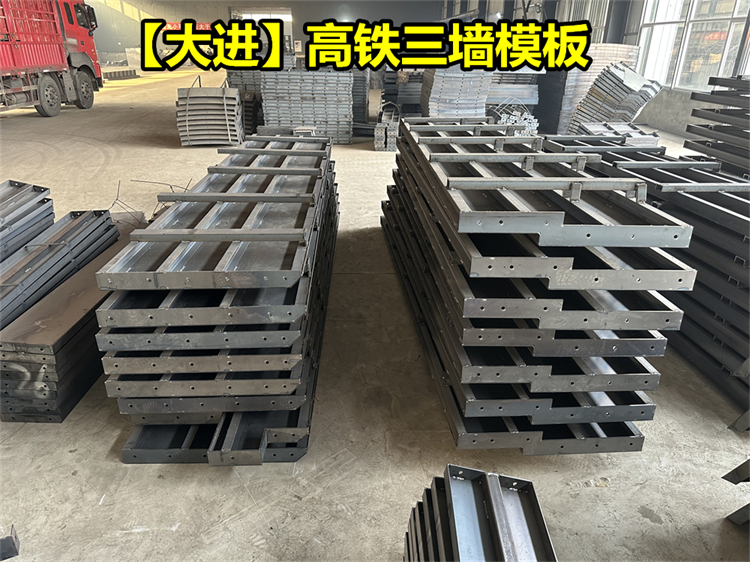

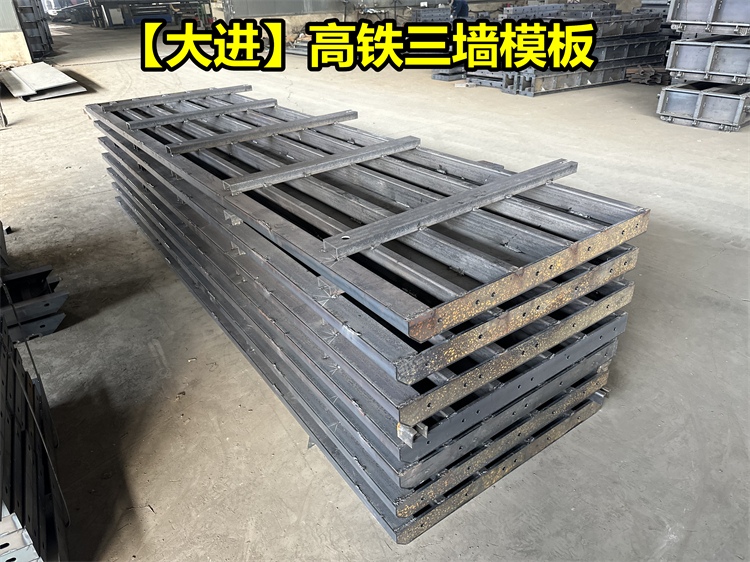

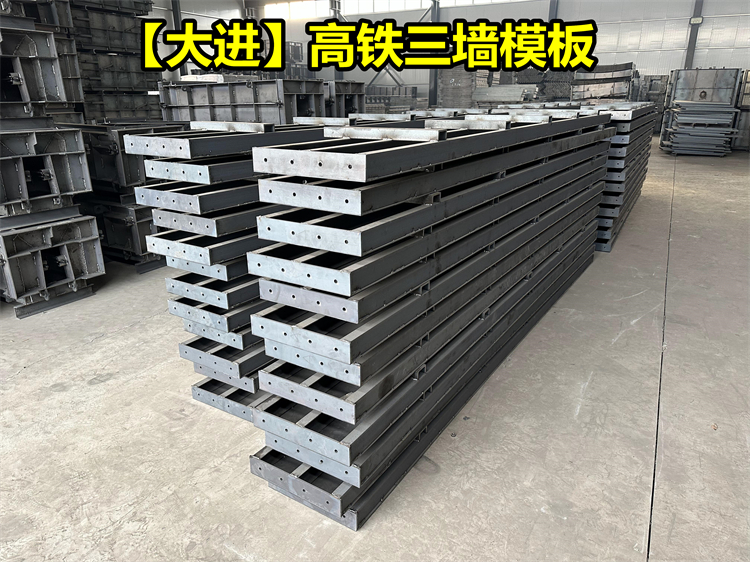

    材质：高铁三墙模板多用 Q235高强度钢板，面板4mm厚，背部配8#槽钢、扁钢做加劲肋，法兰打孔，用螺栓+定位销拼接；可承受C50高标号混凝土的侧压力，不容易胀模、错台。
表面可做抛丸除锈、防锈漆处理，周转次数可达500次。

    二、核心特点
    1. 精度高：严格对标高铁桥涵验收标准，拼缝严密、线型顺直，成型后棱角分明，减少后期打磨；
    2. 模块化：分块标准化拼装，可随32m/24m标准跨灵活组合，拆装、倒运方便；
    3. 刚度足：背楞密集加固，高空桥面浇筑时抗变形能力强；
    4. 适应性强：能调整标高、弧度，适配直线梁、曲线梁、变宽梁；

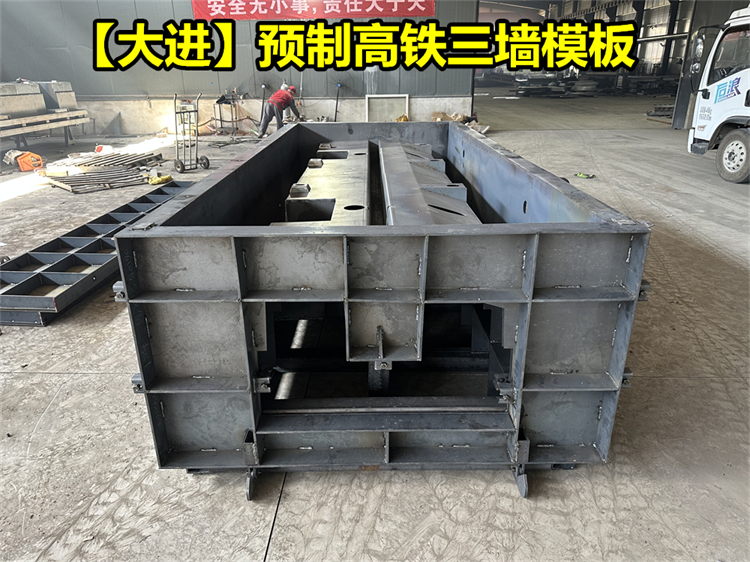

    5. 两种工法兼容：既可以梁上现浇（架梁之后在桥面支模浇筑），也可以用于三墙一体化（在制梁场内和箱梁同步浇筑），降低高空作业风险。

    三、工程应用场景
    1. 高速铁路箱梁桥面系施工（主要）：A、B墙围成双电缆槽，布设信号、通信、电力线缆；防护墙保障列车运营安全、防止杂物坠落；
    2. 城际铁路、客专桥梁附属结构；
    3. 部分重载铁路、快速路桥梁的防撞/挡砟结构；
    4. “三墙一体化”新工艺：把附属施工从桥上转移到制梁台座，提升效率、降低安全隐患，已在津潍、沪渝蓉、雄忻等多条高铁推广应用。

    测量放样 → 钢筋、槽道预埋 → 高铁三墙模板拼装、对位调平 → 斜撑加固、检查错台与垂直度 → 混凝土浇筑振捣收面 → 养护 → 拆模倒运至下一跨。
