检查井钢模板

                                          圆形检查井钢模板

圆形检查井钢模板●采用Q235钢板制成(主面板4mm,法兰5mm*60mm)

●模板可用于工地现场浇筑也可用于水泥制品厂预制成形

●型号款式分为整体式和分体式(整体式:内模为一体款式,可直接拔模;分体式:内模做成3块,外模做成2块,拆模方便)

●模板连接处使用螺丝螺栓

●加工设备:数控车床、激光切割机

●作用对象:钢筋混凝土定型

●使用场景:污水井、窨井、渗水井、集水井、排水井、雨水井等

 圆形检查井钢模板规格尺寸表
 内径  外径 连接孔
 1000  1200  φ300
 1000 1400   φ400
 1200  1400  φ500
 1200  1600  φ600
 1250  1450  φ700
 1250  1650  φ800
 1300  1500 φ900
 1300  1700 φ1000
 1400  1600  φ1100
1400   1800  φ1200
 1500  1700
 1500  1900
 700  900
900  1100
 备注:单位mm


圆形检查井成品图

圆形检查井成品图

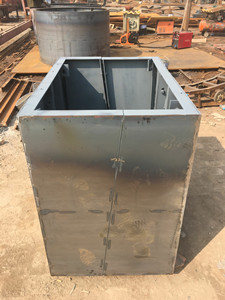

矩形检查井钢模板矩形检查井钢模板

●使用加厚钢板制作

●使用场景:电缆井、通信井、电力井、电表井等

●特殊形状尺寸支持定做

 矩形检查井钢模板规格尺寸表
 直径 壁厚  孔径
 600  100/200  300
 700  100/200  400
 800  100/150  500
 900  100/150  600
 1000 100/200   700
 1200 150/200   800
 1360 150/200   900
 1500 200/250   1000
 单位:mm

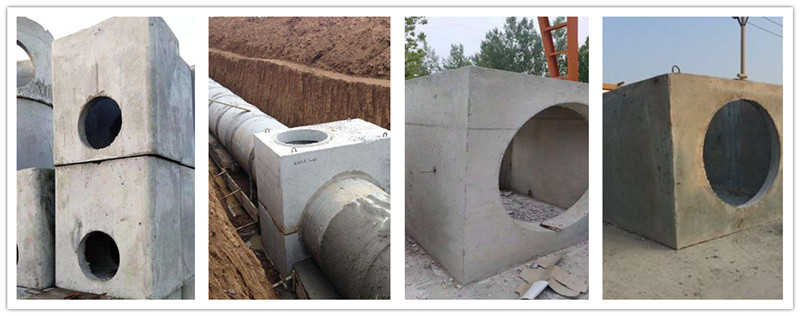

矩形检查井成品图

矩形检查井成品图

  注意:钢筋混凝土检查井的制作有些需要做底、收口、盖子和企口等,这些都是单独的模具制作而成。①对于底可以将内模提高,外模直接浇筑成底后在放内模浇筑;②收口需要甲方提供收口直径和高度来进行制作;③盖子一般为一个边框,根据具体大小定做;④企口是一个单独的工装,需要企口可说明后生产。
